Estructuras Metálicas Tecnología Hoy

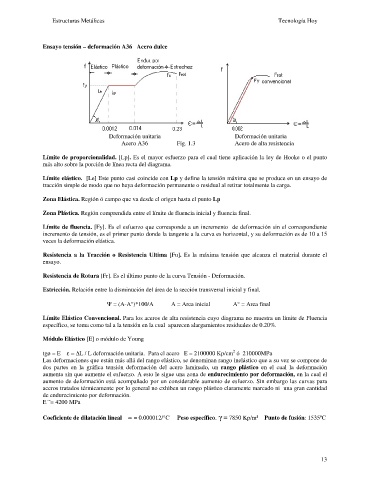

Ensayo tensión – deformación A36 Acero dulce

Deformación unitaria Deformación unitaria
Acero A36 Fig. 1.3 Acero de alta resistencia

Límite de proporcionalidad. [Lp]. Es el mayor esfuerzo para el cual tiene aplicación la ley de Hooke o el punto
más alto sobre la porción de línea recta del diagrama.

Límite elástico. [Le] Este punto casi coincide con Lp y define la tensión máxima que se produce en un ensayo de
tracción simple de modo que no haya deformación permanente o residual al retirar totalmente la carga.

Zona Elástica. Región ó campo que va desde el origen hasta el punto Lp

Zona Plástica. Región comprendida entre el límite de fluencia inicial y fluencia final.

Límite de fluencia. [Fy]. Es el esfuerzo que corresponde a un incremento de deformación sin el correspondiente
incremento de tensión, es el primer punto donde la tangente a la curva es horizontal, y su deformación es de 10 a 15
veces la deformación elástica.

Resistencia a la Tracción o Resistencia Ultima [Fu]. Es la máxima tensión que alcanza el material durante el
ensayo.

Resistencia de Rotura [Fr]. Es el último punto de la curva Tensión - Deformación.

Estricción. Relación entre la disminución del área de la sección transversal inicial y final.

Y = (A-A°)*100/A A = Area inicial A° = Area final

Límite Elástico Convencional. Para los aceros de alta resistencia cuyo diagrama no muestra un límite de Fluencia
específico, se toma como tal a la tensión en la cual aparecen alargamientos residuales de 0.20%.

Módulo Elástico [E] o módulo de Young

2

tgø = E e= DL / L deformación unitaria. Para el acero E = 2100000 Kp/cm ó 210000MPa
Las deformaciones que están más allá del rango elástico, se denominan rango inelástico que a su vez se compone de
dos partes en la gráfica tensión deformación del acero laminado, un rango plástico en el cual la deformación
aumenta sin que aumente el esfuerzo. A esto le sigue una zona de endurecimiento por deformación, en la cual el
aumento de deformación está acompañado por un considerable aumento de esfuerzo. Sin embargo las curvas para
aceros tratados térmicamente por lo general no exhiben un rango plástico claramente marcado ni una gran cantidad
de endurecimiento por deformación.
E´´= 4200 MPa

Coeficiente de dilatación lineal µ = 0.000012/°C Peso específico. g = 7850 Kp/m³ Punto de fusión: 1535ºC

13
