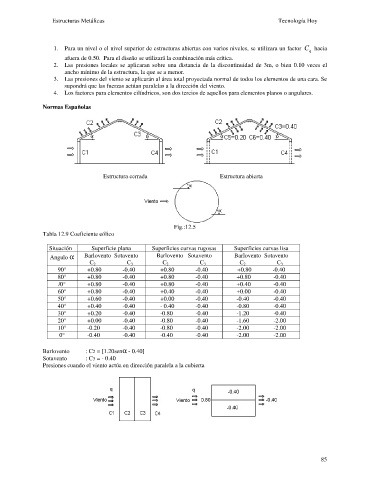

1. Para un nivel o el nivel superior de estructuras abiertas con varios niveles, se utilizara un factor C hacia
q
afuera de 0.50. Para el diseño se utilizará la combinación más crítica.
2. Las presiones locales se aplicaran sobre una distancia de la discontinuidad de 3m, o bien 0.10 veces el
ancho mínimo de la estructura, la que se a menor.
3. Las presiones del viento se aplicarán al área total proyectada normal de todos los elementos de una cara. Se
supondrá que las fuerzas actúan paralelas a la dirección del viento.
4. Los factores para elementos cilíndricos, son dos tercios de aquellos para elementos planos o angulares.

Normas Españolas

Estructura cerrada Estructura abierta

Fig.:12.5
Tabla 12.9 Coeficiente eólico

Situación Superficie plana Superficies curvas rugosas Superficies curvas lisa
Angulo a Barlovento Sotavento Barlovento Sotavento Barlovento Sotavento
C 2 C 3 C 2 C 3
C 2 C 3
90° +0.80 -0.40 +0.80 -0.40 +0.80 -0.40
80° +0.80 -0.40 +0.80 -0.40 +0.80 -0.40
/0° +0.80 -0.40 +0.80 -0.40 +0.40 -0.40
60° +0.80 -0.40 +0.40 -0.40 +0.00 -0.40
50° +0.60 -0.40 +0.00 -0.40 -0.40 -0.40
40° +0.40 -0.40 - 0.40 -0.40 -0.80 -0.40
30° +0.20 -0.40 -0.80 -0.40 -1.20 -0.40
20° +0.00 -0.40 -0.80 -0.40 -1.60 -2.00
10° -0.20 -0.40 -0.80 -0.40 -2.00 -2.00
0° -0.40 -0.40 -0.40 -0.40 -2.00 -2.00

Barlovento : C2 = [1.20sena - 0.40]
Sotavento : C3 = - 0.40
Presiones cuando el viento actúa en dirección paralela a la cubierta
