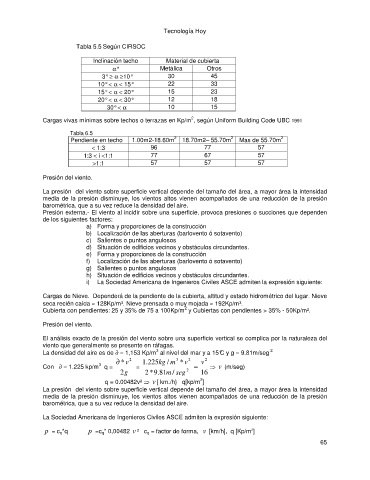

Tecnología Hoy
Tabla 5.5 Según CIRSOC
Inclinación techo Material de cubierta
a° Metálica Otros
3° ³ a ³10° 30 45
10° < a < 15° 22 33
15° < a < 20° 15 23
20° < a < 30° 12 18
30° < a 10 15
2
Cargas vivas mínimas sobre techos o terrazas en Kp/m , según Uniform Building Code UBC 1991
Tabla 6.5
2
2
2
Pendiente en techo 1.00m2-18.60m 18.70m2– 55.70m Mas de 55.70m
< 1:3 96 77 57
1:3 < i <1:1 77 67 57
>1:1 57 57 57
Presión del viento.
La presión del viento sobre superficie vertical depende del tamaño del área, a mayor área la intensidad
media de la presión disminuye, los vientos altos vienen acompañados de una reducción de la presión
barométrica, que a su vez reduce la densidad del aire.
Presión externa.- El viento al incidir sobre una superficie, provoca presiones o succiones que dependen
de los siguientes factores:
a) Forma y proporciones de la construcción
b) Localización de las aberturas (barlovento ó sotavento)
c) Salientes o puntos angulosos
d) Situación de edificios vecinos y obstáculos circundantes.
e) Forma y proporciones de la construcción
f) Localización de las aberturas (barlovento ó sotavento)
g) Salientes o puntos angulosos
h) Situación de edificios vecinos y obstáculos circundantes.
i) La Sociedad Americana de Ingenieros Civiles ASCE admiten la expresión siguiente:
Cargas de Nieve. Dependerá de la pendiente de la cubierta, altitud y estado hidrométrico del lugar. Nieve
seca recién caída » 128Kp/m³. Nieve prensada o muy mojada » 192Kp/m³.
2
Cubierta con pendientes: 25 y 35% de 75 a 100Kp/m y Cubiertas con pendientes > 35% - 50Kp/m².
Presión del viento.
El análisis exacto de la presión del viento sobre una superficie vertical se complica por la naturaleza del
viento que generalmente se presente en ráfagas.
3
2
La densidad del aire es de ¶ = 1,153 Kp/m al nivel del mar y a 15°C y g = 9.81m/seg
¶ * v 2 . 1 225kg / m 3 *v 2 v 2
3
Con ¶ = 1.225 kp/m q = = = ⇒ v (m/seg)
2 g 2 * . 9 81m / seg 2 16
2
q = 0.00482v² ⇒ v [ km./h} q[kp/m ]
La presión del viento sobre superficie vertical depende del tamaño del área, a mayor área la intensidad
media de la presión disminuye, los vientos altos vienen acompañados de una reducción de la presión
barométrica, que a su vez reduce la densidad del aire.
La Sociedad Americana de Ingenieros Civiles ASCE admiten la expresión siguiente:
2
p = c q *q p =c q * 0,00482 v ² c q = factor de forma, v [km/h], q [Kp/m ]
