14 Puente Grúa

14.1 Puente Grúa. El puente grúa es una estructura muy utilizada en Edificios Industriales para elevar y transportar
cargas dentro del área de trabajo, montar y desmontar equipos para reparación o mantenimiento.
El movimiento puede ser en: X,Y,Z o simultaneo. El comando puede ser directo desde una cabina o por control
remoto
14.2 Partes constitutivas:

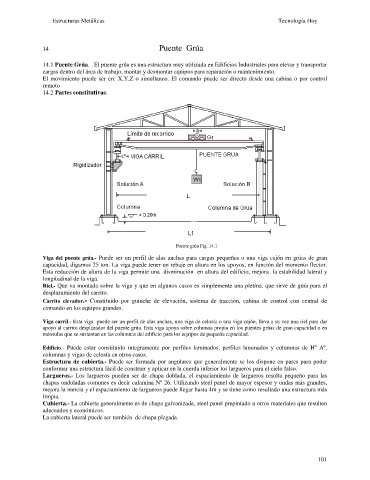

Puente grúa Fig. 14.1

Viga del puente grúa.- Puede ser un perfil de alas anchas para cargas pequeñas o una viga cajón en grúas de gran
capacidad, digamos 25 ton. La viga puede tener un rebaje en altura en los apoyos, en función del momento flector.
Esta reducción de altura de la viga permite una disminución en altura del edificio, mejora la estabilidad lateral y
longitudinal de la viga.
Riel.- Que va montada sobre la viga y que en algunos casos es simplemente una pletína. que sirve de guía para el
desplazamiento del carrito.
Carrito elevador.- Constituido por guinche de elevación, sistema de tracción, cabina de control con central de
comando en los equipos grandes.

Viga carril.- Esta viga puede ser un perfil de alas anchas, una viga de celosía o una viga cajón, lleva a su vez una riel para dar
apoyo al carrito desplazador del puente grúa. Esta viga apoya sobre columna propia en los puentes grúas de gran capacidad o en
ménsulas que se sustentan en las columnas del edificio para los equipos de pequeña capacidad.

Edificio.- Puede estar constituido íntegramente por perfiles laminados, perfiles laminados y columnas de Hº Aº,
columnas y vigas de celosía en otros casos.
Estructura de cubierta.- Puede ser formada por angulares que generalmente se los dispone en pares para poder
conformar una estructura fácil de construir y aplicar en la cuerda inferior los largueros para el cielo falso.
Largueros.- Los largueros pueden ser de chapa doblada, el espaciamiento de largueros resulta pequeño para las
chapas onduladas comunes es decir calamina Nº 26. Utilizando steel panel de mayor espesor y ondas más grandes,
mejora la inercia y el espaciamiento de largueros puede llegar hasta 4m y se tiene como resultado una estructura más
limpia.
Cubierta.- La cubierta generalmente es de chapa galvanizada, steel panel prepintado u otros materiales que resulten
adecuados y económicos.
La cubierta lateral puede ser también de chapa plegada.
