Elementos de sujeción.- En las estructuras comunes de celosía, generalmente se sujetan las calaminas con ganchos y
capuchón de goma. Cuando los largueros son de chapa doblada, es mejor utilizar tornillos auto roscantes, estos
elementos permiten reducir la mano de obra y el tiempo de montaje.
Placa base de columna.- La placa base debe estar a 20cm de altura del nivel del terreno, esto para evitar la
humedad. Si la dimensión de la placa es DxB para el cálculo se asume D = d+2x3” a D=d+2x4”.
Pernos de anclaje.- Los pernos de anclaje se sitúan en su posición antes del hormigonado, se dispondrán elementos
de sujeción par evitar que se muevan durante el hormigonado.
Se permite en algunos casos dejar la fosa, luego colocar los pernos y rellenar con mortero expansivo.

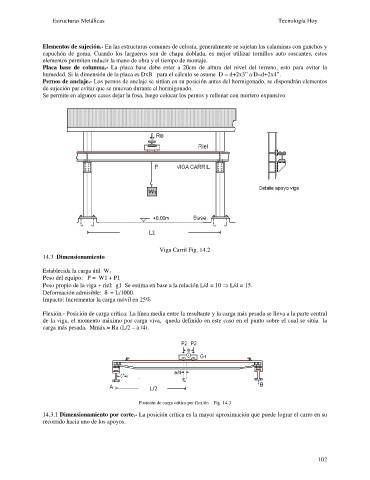

Viga Carril Fig. 14.2
14.3 Dimensionamiento

Establecida la carga útil W 1
Peso del equipo: P = W1 + P1
Peso propio de la viga + riel: g1 Se estima en base a la relación L/d = 10 ⇒ L/d = 15.

Deformación admisible: d = L/1000.
Impacto: Incrementar la carga móvil en 25%

Flexión.- Posición de carga crítica: La línea media entre la resultante y la carga más pesada se lleva a la parte central
de la viga, el momento máximo por carga viva, queda definido en este caso en el punto sobre el cual se sitúa la
carga más pesada. Mmáx.= Ra (L/2 – a /4).

Posición de carga crítica por flexión Fig. 14.3

14.3.1 Dimensionamiento por corte.- La posición crítica es la mayor aproximación que puede lograr el carro en su
recorrido hacia uno de los apoyos.
