Estructuras Metálicas Tecnología Hoy

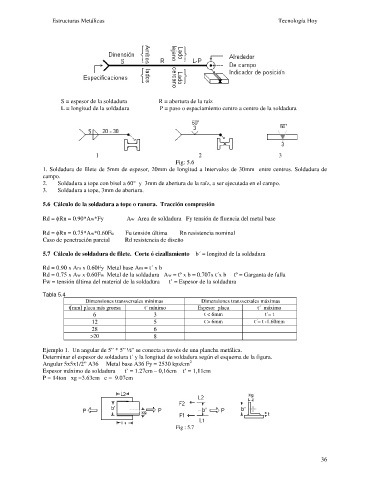

S = espesor de la soldadura R = abertura de la raíz
L = longitud de la soldadura P = paso o espaciamiento centro a centro de la soldadura

1 2 3
Fig: 5.6
1. Soldadura de filete de 5mm de espesor, 20mm de longitud a Intervalos de 30mm entre centros. Soldadura de
campo.
2. Soldadura a tope con bisel a 60° y 3mm de abertura de la raíz, a ser ejecutada en el campo.
3. Soldadura a tope, 3mm de abertura.

5.6 Cálculo de la soldadura a tope o ranura. Tracción compresión

Rd = fRn = 0.90*Aw*Fy Aw Area de soldadura Fy tensión de fluencia del metal base

Rd = fRn = 0.75*Aw*0.60Fu Fu tensión última Rn resistencia nominal
Caso de penetración parcial Rd resistencia de diseño

5.7 Cálculo de soldadura de filete. Corte ó cizallamiento b´ = longitud de la soldadura

Rd = 0.90 x Am x 0.60Fy Metal base Am = t´ x b
Rd = 0.75 x Aw x 0.60Fw Metal de la soldadura Aw = tº x b = 0.707x t´x b tº = Garganta de falla
Fw = tensión última del material de la soldadura t’ = Espesor de la soldadura

Tabla 5.4
Dimensiones transversales mínimas Dimensiones transversales máximas
t[mm] placa más gruesa t´ mínimo Espesor placa t´ máximo
6 3 t < 6mm t´= t
12 5 t > 6mm t´= t -1.60mm
28 6
>20 8

Ejemplo 1. Un angular de 5” * 5” ½” se conecta a través de una plancha metálica.
Determinar el espesor de soldadura t´ y la longitud de soldadura según el esquema de la figura.
Angular 5x5x1/2” A36 Metal base A36 Fy = 2530 kps/cm 2
Espesor máximo de soldadura t’ = 1.27cm – 0,16cm t’ = 1,11cm
P = 14ton xg =3.63cm c = 9.07cm

Fig : 5.7
