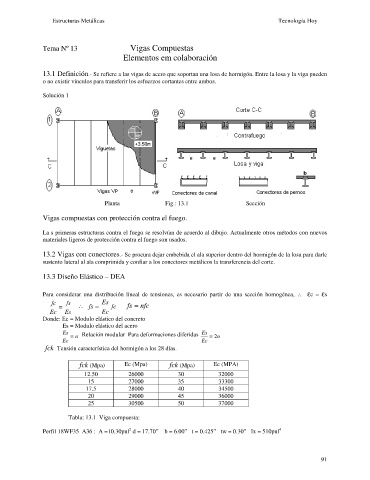

Page 91 - UAGRM - FCET - Estructuras Metálicas

Estructuras Metálicas Tecnología Hoy

Tema Nº 13 Vigas Compuestas

Elementos em colaboración

13.1 Definición.- Se refiere a las vigas de acero que soportan una losa de hormigón. Entre la losa y la viga pueden
o no existir vínculos para transferir los esfuerzos cortantes entre ambos.

Solución 1

Planta Fig.: 13.1 Sección

Vigas compuestas con protección contra el fuego.

La s primeras estructuras contra el fuego se resolvían de acuerdo al dibujo. Actualmente otros métodos con nuevos
materiales ligeros de protección contra el fuego son usados.

13.2 Vigas con conectores.- Se procura dejar embebida el ala superior dentro del hormigón de la losa para darle
sustento lateral al ala comprimida y confiar a los conectores metálicos la transferencia del corte.

13.3 Diseño Elástico – DEA

Para considerar una distribución lineal de tensiones, es necesario partir de una sección homogénea, \ ec = es
fc fs Es
= \ fs = fc fs = nfc
Ec Es Ec
Donde: Ec = Modulo elástico del concreto
Es = Modulo elástico del acero
Es = n Relación modular Para deformaciones diferidas Es = 2 n
Ec Ec
fck Tensión característica del hormigón a los 28 días.

fck (Mpa) Ec (Mpa) fck (Mpa) Ec (MPA)
12.50 26000 30 32000
15 27000 35 33300
17.5 28000 40 34500
20 29000 45 36000
25 30500 50 37000

Tabla: 13.1 Viga compuesta:

2
4
Perfil 18WF35 A36 : A =10.30pul d = 17.70” b = 6.00” t = 0.425” tw = 0.30” Ix = 510pul

91
