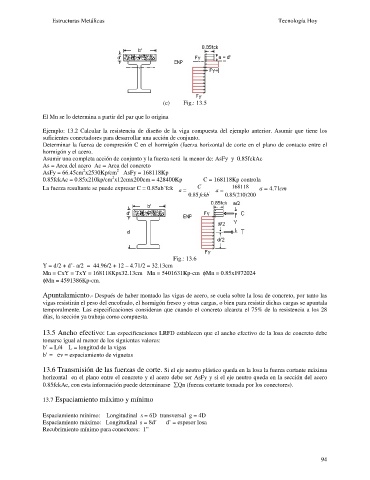

Estructuras Metálicas                                                                                                                   Tecnología Hoy















                                                       (c)         Fig.: 13.5

               El Mn se lo determina a partir del par que lo origina

               Ejemplo:  13.2  Calcular  la  resistencia  de  diseño  de  la  viga  compuesta  del  ejemplo  anterior.  Asumir  que  tiene  los
               suficientes conectadores para desarrollar una acción de conjunto.
               Determinar la fuerza de compresión C en el hormigón (fuerza horizontal de corte en el plano de contacto entre el
               hormigón y el acero.
               Asumir una completa acción de conjunto y la fuerza será  la menor de: AsFy  y  0.85fckAc
               As = Area del acero  Ac = Area del concreto
                             2
                                        2
               AsFy = 66.45cm x2530Kp/cm    AsFy = 168118Kp
                                      2
               0.85fckAc = 0.85x210kp/cm x12cmx200cm = 428400Kp              C = 168118Kp controla
               La fuerza resultante se puede expresar C = 0.85ab´fck     a =  C     a  =  168118    a =  . 4  71 cm
                                                                . 0  85 fckb '  . 0  85 ( 210 ) 200










                                                          Fig.: 13.6
               Y = d/2 + d’- a/2  =  44.96/2 + 12 – 4.71/2 = 32.13cm
               Mn = CxY = TxY = 168118Kpx32.13cm   Mn = 5401631Kp-cm  fMn = 0.85x1972024
               fMn = 4591386Kp-cm.

               Apuntalamiento.- Después de haber montado las vigas de acero, se cuela sobre la losa de concreto, por tanto las
               vigas resistirán el peso del encofrado, el hormigón fresco y otras cargas, o bien para resistir dichas cargas se apuntala
               temporalmente. Las especificaciones consideran que cuando el concreto alcanza el 75% de la resistencia a los 28
               días, la sección ya trabaja como compuesta.

               13.5 Ancho efectivo: Las especificaciones LRFD establecen que el ancho efectivo de la losa de concreto debe
               tomarse igual al menor de los siguientes valores:
               b’ = L/4    L = longitud de la vigas
               b’ =     ev = espaciamiento de viguetas

               13.6 Transmisión de las fuerzas de corte. Si el eje neutro plástico queda en la losa la fuerza cortante máxima
               horizontal  en el plano entre el concreto y el acero debe ser AsFy y si el eje neutro queda en la sección del acero
               0.85fckAc, con esta información puede determinarse  ∑Qn (fuerza cortante tomada por los conectores).

               13.7 Espaciamiento máximo y mínimo

               Espaciamiento mínimo:    Longitudinal  s = 6D  transversal  g = 4D
               Espaciamiento máximo:   Longitudinal  s = 8d’      d’ = espesor losa
               Recubrimiento mínimo para conectores:  1”




                                                                                                           94
