Tecnología Hoy

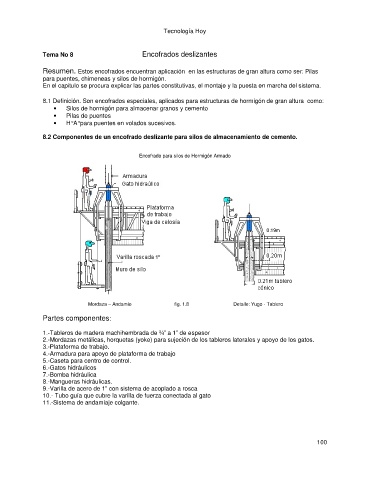

Tema No 8 Encofrados deslizantes

Resumen. Estos encofrados encuentran aplicación en las estructuras de gran altura como ser: Pilas
para puentes, chimeneas y silos de hormigón.
En el capitulo se procura explicar las partes constitutivas, el montaje y la puesta en marcha del sistema.

8.1 Definición. Son encofrados especiales, aplicados para estructuras de hormigón de gran altura como:
· Silos de hormigón para almacenar granos y cemento
· Pilas de puentes
· H° A° para puentes en volados sucesivos.

8.2 Componentes de un encofrado deslizante para silos de almacenamiento de cemento.

Encofrado para silos de Hormigón Armado

Mordaza – Andamio fig. 1.8 Detalle: Yugo - Tablero

Partes componentes:

1.-Tableros de madera machihembrada de ¾” a 1” de espesor
2.-Mordazas metálicas, horquetas (yoke) para sujeción de los tableros laterales y apoyo de los gatos.
3.-Plataforma de trabajo.
4.-Armadura para apoyo de plataforma de trabajo
5.-Caseta para centro de control.
6.-Gatos hidráulicos
7.-Bomba hidráulica
8.-Mangueras hidráulicas.
9.-Varilla de acero de 1” con sistema de acoplado a rosca
10.- Tubo guía que cubre la varilla de fuerza conectada al gato
11.-Sistema de andamiaje colgante.
