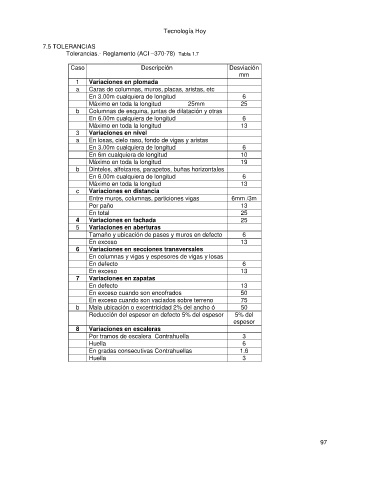

7.5 TOLERANCIAS
Tolerancias.- Reglamento (ACI –370-78) Tabla 1.7

Caso Descripción Desviación
mm
1 Variaciones en plomada
a Caras de columnas, muros, placas, aristas, etc
En 3.00m cualquiera de longitud 6
Máximo en toda la longitud 25mm 25
b Columnas de esquina, juntas de dilatación y otras
En 6.00m cualquiera de longitud 6
Máximo en toda la longitud 13
3 Variaciones en nivel
a En losas, cielo raso, fondo de vigas y aristas
En 3.00m cualquiera de longitud 6
En 6m cualquiera de longitud 10
Máximo en toda la longitud 19
b Dinteles, alfeizares, parapetos, buñas horizontales
En 6.00m cualquiera de longitud 6
Máximo en toda la longitud 13
c Variaciones en distancia
Entre muros, columnas, particiones vigas 6mm /3m
Por paño 13
En total 25
4 Variaciones en fachada 25
5 Variaciones en aberturas
Tamaño y ubicación de pases y muros en defecto 6
En exceso 13
6 Variaciones en secciones transversales
En columnas y vigas y espesores de vigas y losas
En defecto 6
En exceso 13
7 Variaciones en zapatas
En defecto 13
En exceso cuando son encofrados 50
En exceso cuando son vaciados sobre terreno 75
b Mala ubicación o excentricidad 2% del ancho ó 50
Reducción del espesor en defecto 5% del espesor 5% del
espesor
8 Variaciones en escaleras
Por tramos de escalera Contrahuella 3
Huella 6
En gradas consecutivas Contrahuellas 1.6
Huella 3
