Tecnología Hoy

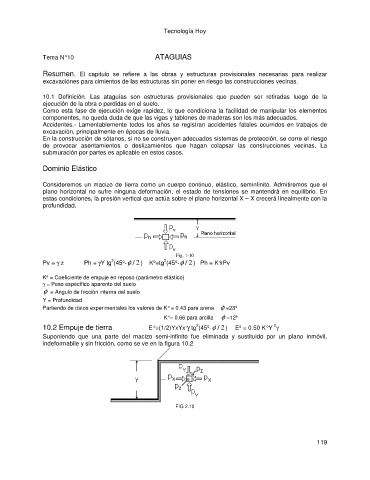

Tema N° 10 ATAGUIAS

Resumen. El capitulo se refiere a las obras y estructuras provisionales necesarias para realizar
excavaciónes para cimientos de las estructuras sin poner en riesgo las construcciones vecinas.

10.1 Definición. Las ataguías son estructuras provisionales que pueden ser retiradas luego de la
ejecución de la obra o perdidas en el suelo.
Como esta fase de ejecución exige rapidez, lo que condiciona la facilidad de manipular los elementos
componentes, no queda duda de que las vigas y tablones de maderas son los más adecuados.
Accidentes.- Lamentablemente todos los años se registran accidentes fatales ocurridos en trabajos de
excavación, principalmente en épocas de lluvia.
En la construcción de sótanos, si no se construyen adecuados sistemas de protección, se corre el riesgo
de provocar asentamientos o deslizamientos que hagan colapsar las construcciones vecinas. La
submuración por partes es aplicable en estos casos.

Dominio Elástico

Consideremos un macizo de tierra como un cuerpo continuo, elástico, seminfinito. Admitiremos que el
plano horizontal no sufre ninguna deformación, el estado de tensiones se mantendrá en equilibrio. En
estas condiciones, la presión vertical que actúa sobre el plano horizontal X – X crecerá linealmente con la
profundidad.

Fig. 1-10
2 2
f
2
f
2
Pv = gz Ph = gY tg (45º- / ) Kº=tg (45º- / ) Ph = K°xPv

Kº = Coeficiente de empuje en reposo (parámetro elástico)

g= Peso específico aparente del suelo
f = Angulo de fricción interna del suelo
Y = Profundidad
Partiendo de datos experimentales los valores de K° = 0.43 para arena f=23º
K° = 0.66 para arcilla f=12º
2
2
f
2

10.2 Empuje de tierra E° =(1/2)YxYx gtg (45º- / ) Eº = 0.50 K° Y g
Suponiendo que una parte del macizo semi-infinito fue eliminada y sustituido por un plano inmóvil,
indeformablle y sin fricción, como se ve en la figura 10.2

FIG 2.10

119
