Page 16 - UAGRM - FCET - Estructuras de la madera

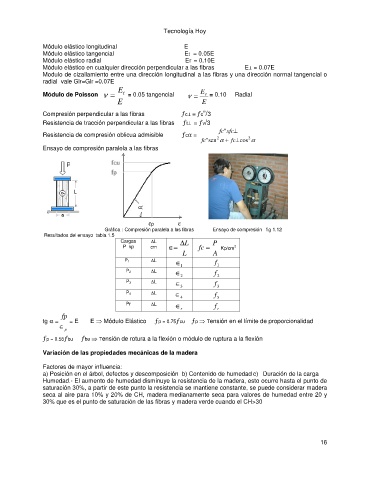

Tecnología Hoy

Módulo elástico longitudinal E
Módulo elástico tangencial Et = 0.05E
Módulo elástico radial Er = 0.10E
Módulo elástico en cualquier dirección perpendicular a las fibras E^ = 0.07E
Modulo de cizallamiento entre una dirección longitudinal a las fibras y una dirección normal tangencial o
radial vale Glr=Glr =0.07E
E E
Módulo de Poisson n = t = 0.05 tangencial n = r = 0.10 Radial
E E

Compresión perpendicular a las fibras ¦c^ = ¦c”/3
Resistencia de tracción perpendicular a las fibras ¦^ = ¦v/3
t
fc "xfc ^
Resistencia de compresión oblicua admisible ¦ca = 2 2
fc " sen a + fc ^ cos a
Ensayo de compresión paralela a las fibras

ep e
Gráfica : Compresión paralela a las fibras Ensayo de compresión fig 1.12
Resultados del ensayo tabla 1.5
Cargas DL D L P
P kp cm Î= fc = Kp/cm
2
L A
P 1 DL
Î f
1
1
DL
P 2
Î f
2 2
P 3 DL
Î f
3 3
DL
P 4
Î f
4 5
Pr DL
Î f
r r
fp
tg a = = E E ⇒ Módulo Elástico ¦p = 0.75¦cu ¦p ⇒ Tensión en el límite de proporcionalidad
Î
p
¦p = 0.55¦bu ¦bu ⇒ Tensión de rotura a la flexión o módulo de ruptura a la flexión

Variación de las propiedades mecánicas de la madera

Factores de mayor influencia:
a) Posición en el árbol, defectos y descomposición b) Contenido de humedad c) Duración de la carga
Humedad.- El aumento de humedad disminuye la resistencia de la madera, esto ocurre hasta el punto de
saturación 30%, a partir de este punto la resistencia se mantiene constante, se puede considerar madera
seca al aire para 10% y 20% de CH, madera medianamente seca para valores de humedad entre 20 y
30% que es el punto de saturación de las fibras y madera verde cuando el CH>30

16
