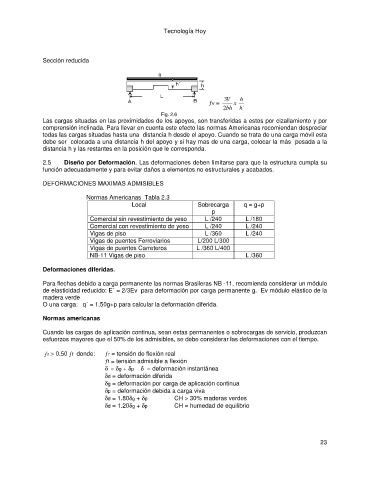

Tecnología Hoy

Sección reducida

V 3 h
¦v = x
2 bh ´ h
Fig. 2.6
Las cargas situadas en las proximidades de los apoyos, son transferidas a estos por cizallamiento y por
comprensión inclinada. Para llevar en cuenta este efecto las normas Americanas recomiendan despreciar
todas las cargas situadas hasta una distancia h desde el apoyo. Cuando se trata de una carga móvil esta
debe ser colocada a una distancia h del apoyo y si hay mas de una carga, colocar la más pesada a la
distancia h y las restantes en la posición que le corresponda.

2.5 Diseño por Deformación. Las deformaciones deben limitarse para que la estructura cumpla su
función adecuadamente y para evitar daños a elementos no estructurales y acabados.

DEFORMACIONES MAXIMAS ADMISIBLES

Normas Americanas Tabla 2.3
Local Sobrecarga q = g+p
p
Comercial sin revestimiento de yeso L /240 L /180
Comercial con revestimiento de yeso L /240 L /240
Vigas de piso L /360 L /240
Vigas de puentes Ferroviarios L/200 L/300
Vigas de puentes Carreteros L /360 L/400
NB-11 Vigas de piso L /360

Deformaciones diferidas.

Para flechas debido a carga permanente las normas Brasileras NB -11, recomienda considerar un módulo
de elasticidad reducido: E´ = 2/3Ev para deformación por carga permanente g. Ev módulo elástico de la
madera verde
O una carga: q´ = 1.50g+p para calcular la deformación diferida.

Normas americanas

Cuando las cargas de aplicación continua, sean estas permanentes o sobrecargas de servicio, produzcan
esfuerzos mayores que el 50% de los admisibles, se debe considerar las deformaciones con el tiempo.

¦ r > 0.50 ¦f donde: ¦r = tensión de flexión real
¦ = tensión admisible a flexión
f
d = dg + dp d = deformación instantánea

d d = deformación diferida
dg = deformación por carga de aplicación continua
dp = deformación debida a carga viva
dd = 1.80dg + dp CH > 30% maderas verdes
d d = 1.20dg + dp CH = humedad de equilibrio

23
