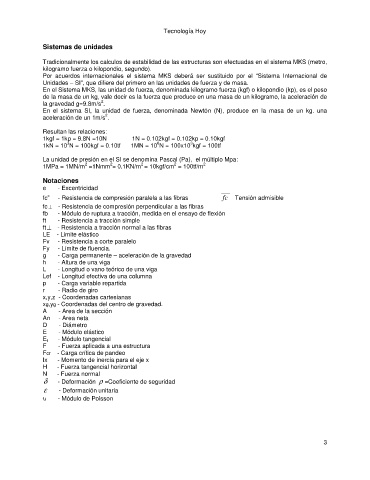

Sistemas de unidades

Tradicionalmente los calculos de estabilidad de las estructuras son efectuadas en el sistema MKS (metro,
kilogramo fuerza o kilopondio, segundo).
Por acuerdos internacionales el sistema MKS deberá ser sustituido por el “Sistema Internacional de
Unidades – SI”, que difiere del primero en las unidades de fuerza y de masa.
En el Sistema MKS, las unidad de fuerza, denominada kilogramo fuerza (kgf) o kilopondio (kp), es el peso
de la masa de un kg, vale decir es la fuerza que produce en una masa de un kilogramo, la aceleración de
2
la gravedad g=9.8m/s .
En el sistema SI, la unidad de fuerza, denominada Newtón (N), produce en la masa de un kg. una
2
aceleración de un 1m/s .

Resultan las relaciones:
1kgf = 1kp = 9.8N =10N 1N = 0.102kgf = 0.102kp = 0.10kgf
3
6
3
1kN = 10 N = 100kgf = 0.10tf 1MN = 10 N = 100x10 kgf = 100tf

La unidad de presión en el SI se denomina Pascal (Pa), el múltiplo Mpa:
2 2 2 2 2
1MPa = 1MN/m =1Nmm = 0.1KN/m = 10kgf/cm = 100tf/m

Notaciones
e - Excentricidad
"
fc” - Resistencia de compresión paralela a las fibras fc Tensión admisible
fc ^ - Resistencia de compresión perpendicular a las fibras
fb - Módulo de ruptura a tracción, medida en el ensayo de flexión
ft - Resistencia a tracción simple
ft^ - Resistencia a tracción normal a las fibras
LE - Limite elástico
Fv - Resistencia a corte paralelo
Fy - Límite de fluencia.
g - Carga permanente – aceleración de la gravedad
h - Altura de una viga
L - Longitud o vano teórico de una viga
Lef - Longitud efectiva de una columna
p - Carga variable repartida
r - Radio de giro
x,y,z - Coordenadas cartesianas
xg,yg - Coordenadas del centro de gravedad.
A - Area de la sección
An - Area neta
D - Diámetro
E - Módulo elástico
E t - Módulo tangencial
F - Fuerza aplicada a una estructura
Fcr - Carga crítica de pandeo
Ix - Momento de inercia para el eje x
H - Fuerza tangencial horizontal
N - Fuerza normal
d - Deformación r=Coeficiente de seguridad
e - Deformación unitaria
u - Módulo de Poisson
