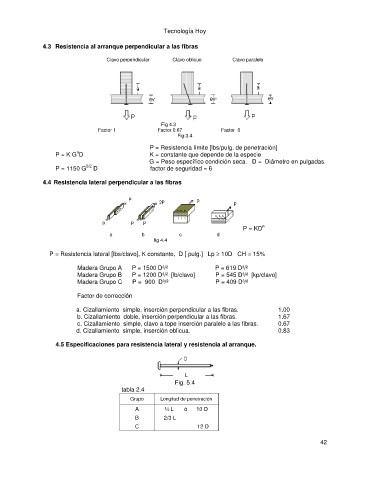

4.3 Resistencia al arranque perpendicular a las fibras

Clavo perpendicular Clavo oblicuo Clavo paralelo

Fig 4.3
Factor 1 Factor 0.67 Factor 0
Fig:3.4

P = Resistencia límite [lbs/pulg. de penetración]
n
P = K G D K = constante que depende de la especie
G = Peso específico condición seca. D = Diámetro en pulgadas.
5/2
P = 1150 G D factor de seguridad = 6

4.4 Resistencia lateral perpendicular a las fibras

P = KD n
a b c d
fig 4.4

P = Resistencia lateral [lbs/clavo], K constante, D [ pulg.] Lp ³ 10D CH = 15%

Madera Grupo A P = 1500 D³/² P = 619 D³/²
Madera Grupo B P = 1200 D³/² [lb/clavo] P = 545 D³/² [kp/clavo]
Madera Grupo C P = 900 D³/² P = 409 D³/²

Factor de corrección

a. Cizallamiento simple, inserción perpendicular a las fibras. 1.00
b. Cizallamiento doble, inserción perpendicular a las fibras. 1.67
c. Cizallamiento simple, clavo a tope inserción paralelo a las fibras. 0.67
d. Cizallamiento simple, inserción oblicua. 0.83

4.5 Especificaciones para resistencia lateral y resistencia al arranque.

Fig. 5.4
tabla 2.4
Grupo Longitud de penetración
A ½ L ó 10 D
B 2/3 L
C 12 D
