Tecnología Hoy

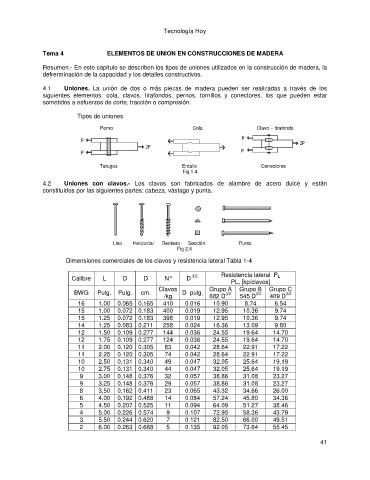

Tema 4 ELEMENTOS DE UNION EN CONSTRUCCIONES DE MADERA

Resumen.- En este capitulo se describen los tipos de uniones utilizados en la construcción de madera, la
defrerminación de la capacidad y los detalles constructivos.

4.1 Uniones. La unión de dos o más piezas de madera pueden ser realizadas a través de los
siguientes elementos: cola, clavos, tirafondos, pernos, tornillos y conectores, los que pueden estar
sometidos a esfuerzos de corte, tracción o compresión.

Tipos de uniones

Perno Cola Clavo – tirafondo

Tarugos Entalle Conectores
Fig 1.4

4.2 Uniones con clavos.- Los clavos son fabricados de alambre de acero dulce y están
constituidos por las siguientes partes: cabeza, vástago y punta.

Liso Helicoidal Dentado Sección Punta
Fig 2.4

Dimensiones comerciales de los clavos y resistencia lateral Tabla 1-4

3/2 Resistencia lateral P L
Calibre L D D N° D
PL, [kp/clavos]
Clavos Grupo A Grupo B Grupo C
BWG Pulg. Pulg. cm. D pulg. 3/2 3/2 3/2
0
4
/kg 682 D 545 D 9 D
16 1.00 0.065 0.165 410 0.016 10.90 8.74 6.54
15 1.00 0.072 0.183 400 0.019 12.95 10.36 9.74
15 1.25 0.072 0.183 398 0.019 12.95 10.36 9.74
14 1.25 0.083 0.211 258 0.024 16.36 13.09 9.80
12 1.50 0.109 0.277 144 0.036 24.55 19.64 14.70
12 1.75 0.109 0.277 124 0.036 24.55 19.64 14.70
11 2.00 0.120 0.305 83 0.042 28.64 22.91 17.22
11 2.25 0.120 0.305 74 0.042 28.64 22.91 17.22
10 2.50 0.131 0.340 49 0.047 32.05 25.64 19.19
10 2.75 0.131 0.340 44 0.047 32.05 25.64 19.19
9 3.00 0.148 0.376 32 0.057 38.86 31.08 23.27
9 3.25 0.148 0.376 29 0.057 38.86 31.08 23.27
8 3.50 0.162 0.411 23 0.065 43.32 34.66 26.00
6 4.00 0.192 0.488 14 0.084 57.24 45.80 34.36
5 4.50 0.207 0.525 11 0.094 64.09 51.27 38.46
4 5.00 0.226 0.574 9 0.107 72.95 58.36 43.79
3 5.50 0.244 0.620 7 0.121 82.50 66.00 49.51
2 6.00 0.263 0.668 5 0.135 92.05 73.64 55.45

41
