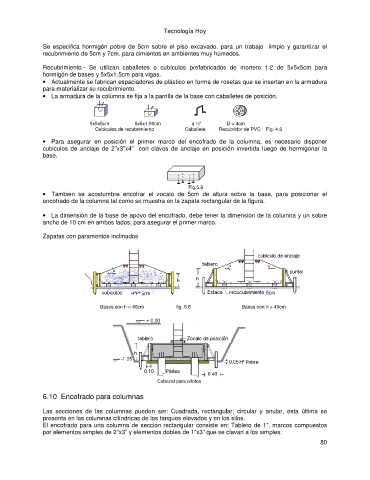

Tecnología Hoy

Se especifica hormigón pobre de 5cm sobre el piso excavado, para un trabajo limpio y garantizar el
recubrimiento de 5cm y 7cm. para cimientos en ambientes muy húmedos.

Recubrimiento.- Se utilizan caballetes o cubículos prefabricados de mortero 1:2 de 5x5x5cm para
hormigón de bases y 5x5x1.5cm para vigas.

· Actualmente se fabrican espaciadores de plástico en forma de rosetas que se insertan en la armadura
para materializar su recubrimiento.
· La armadura de la columna se fija a la parrilla de la base con caballetes de posición.

5x5x5cm 5x5x1.50cm f ½” D = 4cm
Cubículos de recubrimiento Caballete Recubridor de PVC Fig. 4.6

· Para asegurar en posición el primer marco del encofrado de la columna, es necesario disponer
cubiculos de anclaje de 2”x3”x4” con clavos de anclaje en posición invertida luego de hormigonar la
base.

Fig.5.6
· Tambien se acostumbre encofrar el zocalo de 5cm de altura sobre la base, para posicionar el

encofrado de la columna tal como se muestra en la zapata rectangular de la figura.

· La dimensión de la base de apoyo del encofrado, debe tener la dimensión de la columna y un sobre

ancho de 10 cm en ambos lados, para asegurar el primer marco.

Zapatas con paramentos inclinados

Bases con h < 40cm fig. 6.6 Bases con h > 40cm

Cabezal para pilotes

6.10 Encofrado para columnas

Las secciones de las columnas pueden ser: Cuadrada, rectangular, circular y anular, esta última se
presenta en las columnas cilíndricas de los tanques elevados y en los silos.
El encofrado para una columna de sección rectangular consiste en: Tablero de 1”, marcos compuestos
por elementos simples de 2”x3” y elementos dobles de 1”x3” que se clavan a los simples.
80
