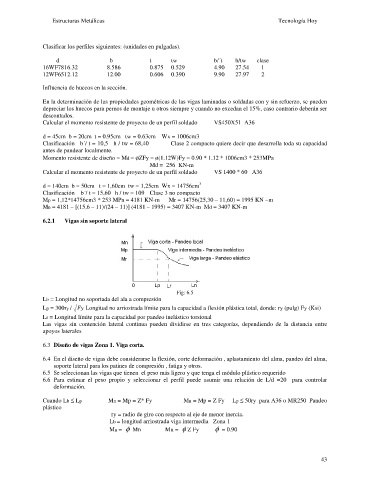

Clasificar los perfiles siguientes: (unidades en pulgadas).

d b t tw b/´t h/tw clase
16WF78 16.32 8.586 0.875 0.529 4.90 27.54 1
12WF65 12.12 12.00 0.606 0.390 9.90 27.97 2

Influencia de huecos en la sección.

En la determinación de las propiedades geométricas de las vigas laminadas o soldadas con y sin refuerzo, se pueden
depreciar los huecos para pernos de montaje u otros siempre y cuando no excedan el 15%, caso contrario deberán ser
descontados.
Calcular el momento resistente de proyecto de un perfil soldado VS450X51 A36

d = 45cm b = 20cm t = 0.95cm tw = 0.63cm Wx = 1006cm3
Clasificación b´/ t = 10,5 h / tw = 68,40 Clase 2 compacto quiere decir que desarrolla toda su capacidad
antes de pandear localmente.
Momento resistente de diseño = Md = øZFy = ø(1.12W)Fy = 0.90 * 1.12 * 1006cm3 * 253MPa
Md = 256 KN-m
Calcular el momento resistente de proyecto de un perfil soldado VS 1400 * 60 A36

d = 140cm b = 50cm t = 1,60cm tw = 1,25cm Wx = 14756cm 3
Clasificación b´/ t = 15,60 h / tw = 109 Clase 3 no compacto
Mp = 1,12*14756cm3 * 253 MPa = 4181 KN-m Mr = 14756(25,30 – 11,60) = 1995 KN –m
Mn = 4181 – [(15,6 – 11)/(24 – 11)] (4181 – 1995) = 3407 KN-m Md = 3407 KN-m

6.2.1 Vigas sin soporte lateral

Fig: 6.5
Lb = Longitud no soportada del ala a compresión
Lp = 300ry / Fy Longitud no arriostrada límite para la capacidad a flexión plástica total, donde: ry (pulg) Fy (Ksi)
Lr = Longitud límite para la capacidad por pandeo inelástico torsional
Las vigas sin contención lateral continua pueden dividirse en tres categorías, dependiendo de la distancia entre
apoyos laterales

6.3 Diseño de vigas Zona 1. Viga corta.

6.4 En el diseño de vigas debe considerarse la flexión, corte deformación , aplastamiento del alma, pandeo del alma,
soporte lateral para los patines de compresión , fatiga y otros.
6.5 Se seleccionan las vigas que tienen el peso más ligero y que tenga el módulo plástico requerido
6.6 Para estimar el peso propio y seleccionar el perfil puede asumir una relación de L/d =20 para controlar
deformación.

Cuando Lb £ Lp Mn = Mp = Z* Fy Mn = Mp = Z Fy Lp £ 50ry para A36 o MR250 Pandeo
plástico
ry = radio de giro con respecto al eje de menor inercia.
Lb = longitud arriostrada viga intermedia Zona 1
Mu = f Mn Mu = fZ Fy f = 0.90
