Estructuras Metálicas Tecnología Hoy

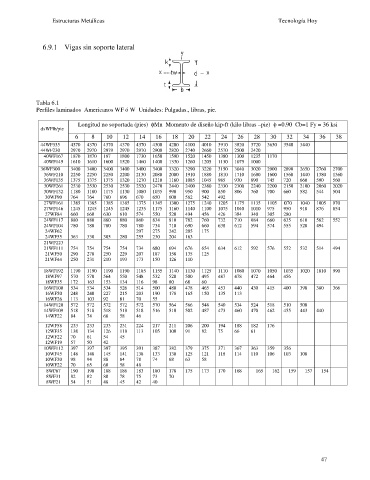

6.9.1 Vigas sin soporte lateral
Tabla 6.1
Perfiles laminados Americanos WF ó W Unidades: Pulgadas., libras, pie.
Longitud no soportada (pies) fMn Momento de diseño kip-ft (kilo libras –pie) f =0.90 Cb=1 Fy = 36 ksi
dxWFlb/pie
6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38
4370
4370
4370
4370
44WF335 4010 3910 3820 3720 3630 3540 3440
4100
4200
4370
4300
44WF230 2970 2970 2979 2970 2970 2900 2820 2740 2660 2570 2500 2420
40WF167 1870 1870 187 1800 1730 1650 1590 1520 1450 1380 1300 1235 1170
40WF149 1610 1610 1600 1520 1460 1400 1330 1260 1205 1130 1075 1000
36WF300 3400 3400 3400 3400 3400 3400 3320 3290 3220 3150 3040 3020 2900 2890 2650 2760 2700
36WF210 2250 2250 2250 2200 2130 2080 2000 1910 1880 1810 1710 1680 1600 1560 1440 1380 1360
36WF135 1375 1375 1375 1320 1270 1210 1160 1085 1045 985 930 890 745 720 660 590 560
30WF261 2530 2530 2530 2530 2520 2470 2440 2400 2380 2330 2300 2240 2200 2150 2100 2060 2020
30WF132 1180 1180 1175 1130 1080 1035 990 950 900 850 806 760 700 660 582 544 504
30WF90 764 764 760 696 670 650 600 562 542 492
27WF161 1385 1385 1385 1385 1375 1345 1300 1275 1240 1205 1175 1135 1105 |070 1040 1005 970
27WF146 1245 1245 1245 1245 1235 1175 1160 1140 1100 1075 1040 1010 975 950 910 876 854
27WF84 660 660 630 610 574 550 520 494 456 426 384 340 305 280
24WF117 880 880 880 880 860 834 810 782 760 732 710 684 660 635 610 582 552
24WF104 780 780 780 780 780 734 710 690 660 638 612 594 574 555 520 494
24WF62 297 275 242 205 175
24WF55 363 330 305 280 255 230 204 163
21WF223
21WF111 754 754 754 754 734 680 694 676 654 634 612 592 576 552 532 514 494
21WF50 290 270 250 229 207 187 158 135 125
21WF44 250 231 210 193 173 150 126 110
18WF192 1190 1190 1190 1190 1185 1155 1140 1130 1125 1110 1080 1070 1050 1035 1020 1010 990
18WF97 570 570 564 550 548 532 520 500 495 487 478 472 464 456
18WF35 172 163 153 134 116 98 80 68 60
16WF100 534 534 534 526 514 500 480 478 465 453 440 430 415 400 390 380 366
16WF50 248 240 227 215 203 190 178 165 150 135 113
16WF26 113 103 92 81 70 55
14WF120 572 572 572 572 572 570 564 566 548 540 534 524 518 510 500
14WF109 518 518 518 518 518 516 510 502 487 473 460 470 462 455 443 440
14WF22 84 74 66 58 46
12WF58 233 233 233 231 224 217 211 206 200 194 188 182 176
12WF35 138 134 126 118 113 105 100 91 82 75 66 61
12WF22 70 61 54 45
12WF19 57 50 42
10WF112 397 397 397 395 391 387 382 379 375 371 367 363 359 356
10WF45 148 148 145 141 138 133 130 125 121 118 114 110 106 103 100
10WF30 98 94 88 84 78 74 68 63 58
10WF22 70 65 60 58 48
8WF67 190 190 188 186 183 180 178 175 173 170 168 165 162 159 157 154
8WF31 82 82 80 78 75 73 70
8WF21 54 51 48 45 42 40
