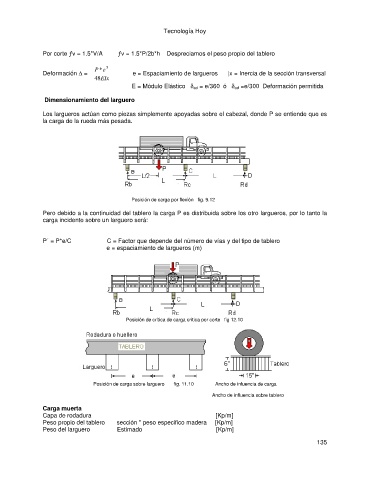

Tecnología Hoy
Por corte ƒv = 1.5*V/A ƒv = 1.5*P/2b*h Despreciamos el peso propio del tablero
P* e 3
Deformación D = e = Espaciamiento de largueros |x = Inercia de la sección transversal
48 EIx
E = Módulo Elástico d ad = e/360 ó d ad =e/300 Deformación permitida
Dimensionamiento del larguero
Los largueros actúan como piezas simplemente apoyadas sobre el cabezal, donde P se entiende que es
la carga de la rueda más pesada.
Posición de carga por flexión fig. 9.12
Pero debido a la continuidad del tablero la carga P es distribuida sobre los otro largueros, por lo tanto la
carga incidente sobre un larguero será:
P´ = P*e/C C = Factor que depende del número de vías y del tipo de tablero
e = espaciamiento de largueros (m)
Posición de crítica de carga crítica por corte fig 12.10
Posición de carga sobre larguero fig. 11.10 Ancho de infuencia de carga
Ancho de influencia sobre tablero
Carga muerta
Capa de rodadura [Kp/m]
Peso propio del tablero sección * peso especifico madera [Kp/m]
Peso del larguero Estimado [Kp/m]
135
