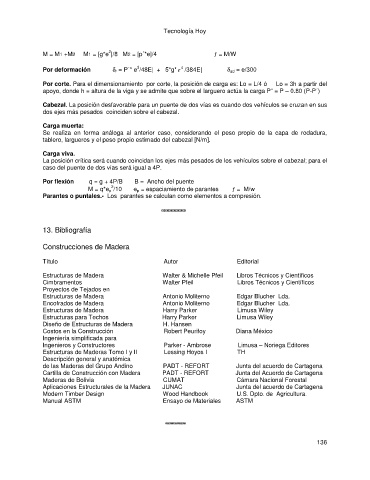

Tecnología Hoy

2
M = M1 +M2 M1 = [g*e ]/8 M2 = [p´*e]/4 ¦ = M/W

3
4
Por deformación d r = P´* e /48E| + 5*g* e /384E| d ad = e/300

Por corte. Para el dimensionamiento por corte, la posición de carga es: Lo = L/4 ó Lo = 3h a partir del
apoyo, donde h = altura de la viga y se admite que sobre el larguero actúa la carga P” = P – 0.80 (P-P´)

Cabezal. La posición desfavorable para un puente de dos vías es cuando dos vehículos se cruzan en sus
dos ejes más pesados coinciden sobre el cabezal.

Carga muerta:
Se realiza en forma análoga al anterior caso, considerando el peso propio de la capa de rodadura,
tablero, largueros y el peso propio estimado del cabezal [N/m].

Carga viva.
La posición crítica será cuando coincidan los ejes más pesados de los vehículos sobre el cabezal; para el
caso del puente de dos vías será igual a 4P.

Por flexión q = g + 4P/B B = Ancho del puente
2
M = q*e p /10 e p = espaciamiento de parantes ¦ = M/w
Parantes o puntales.- Los parantes se calculan como elementos a compresión.

°°°°°°°°°°°°°°°°°

13. Bibliografía

Construcciones de Madera

Título Autor Editorial

Estructuras de Madera Walter & Michelle Pfeil Libros Técnicos y Científicos
Cimbramentos Walter Pfeil Libros Técnicos y Científicos
Proyectos de Tejados en
Estructuras de Madera Antonio Moliterno Edgar Blucher Lda.
Encofrados de Madera Antonio Moliterno Edgar Blucher Lda.
Estructuras de Madera Harry Parker Limusa Wiley
Estructuras para Techos Harry Parker Limusa Wiley
Diseño de Estructuras de Madera H. Hansen
Costos en la Construcción Robert Peurifoy Diana México
Ingeniería simplificada para
Ingenieros y Constructores Parker - Ambrose Limusa – Noriega Editores
Estructuras de Maderas Tomo I y II Lessing Hoyos I TH
Descripción general y anatómica
de las Maderas del Grupo Andino PADT - REFORT Junta del acuerdo de Cartagena
Cartilla de Construcción con Madera PADT - REFORT Junta del Acuerdo de Cartagena
Maderas de Bolivia CUMAT Cámara Nacional Forestal
Aplicaciones Estructurales de la Madera JUNAC Junta del acuerdo de Cartagena
Modern Timber Design Wood Handbook U.S. Dpto. de Agricultura.
Manual ASTM Ensayo de Materiales ASTM

°°°°°°°°°°°°°°°°°

136
