Tecnología Hoy

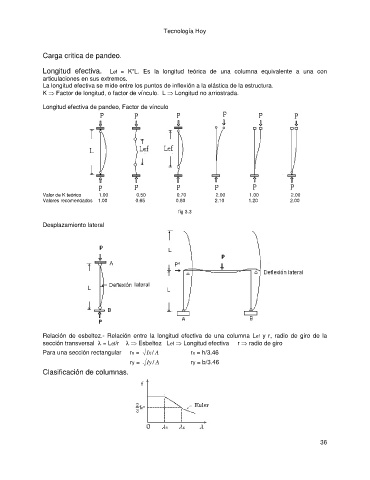

Carga critica de pandeo.

Longitud efectiva. Lef = K*L. Es la longitud teórica de una columna equivalente a una con
articulaciones en sus extremos.
La longitud efectiva se mide entre los puntos de inflexión a la elástica de la estructura.
K ⇒ Factor de longitud, o factor de vínculo. L ⇒ Longitud no arriostrada.

Longitud efectiva de pandeo, Factor de vínculo

Valor de K teórico 1.00 0.50 0.70 2.00 1.00 2.00
Valores recomendados 1.00 0.65 0.80 2.10 1.20 2.00

fig 3.3

Desplazamiento lateral

Relación de esbeltez.- Relación entre la longitud efectiva de una columna Lef y r, radio de giro de la
sección transversal l = Lef/r l ⇒ Esbeltez Lef ⇒ Longitud efectiva r ⇒ radio de giro
Para una sección rectangular rx = Ix/ A rx = h/3.46
ry = Iy / A ry = b/3.46
Clasificación de columnas.

36
