Tecnología Hoy

7.3 ENCOFRADO PARA ESCALERAS RECTAS

Proyecto. En el proyecto de una escalera se toman en cuenta los siguiente aspectos: funcionalidad,
iluminación natural, estética, economía y fundamentalmente el aspecto constructivo que es el que se
resalta en lo que sigue:

Ojo de la escalera. Permit iluminación y ventilación, facilidad constructiva por que se puede disponer los
puntales desde la P.B. hasta el último piso sin interrupción, esta facilidad constructiva se traduce en
ahorro de mano de obra y tiempo de ejecución estimado en un 40%.

Viga de apoyo del descanso. Es costumbre proyectar esta viga en una posición normal, sin embargo
una solución con viga intermedia invertida, es la solución más acertada por que simplifica notablemente
el encofrado.

Partes constitutivas. A continuación se detallan las partes constitutivas del encofrado para escalera
recta con viga de apoyo en el descanso y las siguientes características: Altura de entrepiso 2.80m, ancho
= 1.20m, ojo y retiro lateral = 20cm altura de bordillo = 12cm.

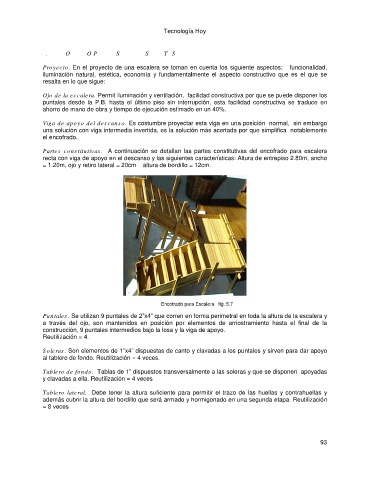

Encofrado para Escalera fig. 5.7

Puntales. Se utilizan 9 puntales de 2”x4” que corren en forma perimetral en toda la altura de la escalera y
a través del ojo, son mantenidos en posición por elementos de arriostramiento hasta el final de la
construcción, 9 puntales intermedios bajo la losa y la viga de apoyo.
Reutilización = 4.

Soleras. Son elementos de 1”x4” dispuestas de canto y clavadas a los puntales y sirven para dar apoyo
al tablero de fondo. Reutilización = 4 veces.

Tablero de fondo. Tablas de 1” dispuestos transversalmente a las soleras y que se disponen apoyadas
y clavadas a ella. Reutilización = 4 veces

Tablero lateral. Debe tener la altura suficiente para permitir el trazo de las huellas y contrahuellas y
además cubrir la altura del bordillo que será armado y hormigonado en una segunda etapa. Reutilización
= 8 veces

93
