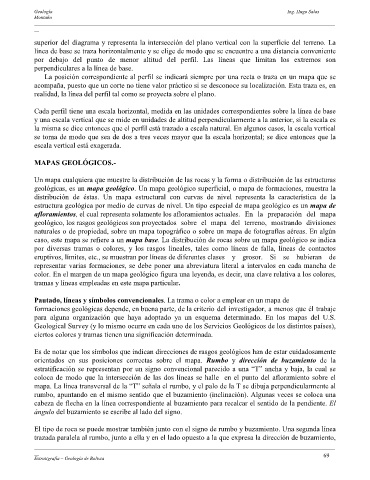

superior del diagrama y representa la intersección del plano vertical con la superficie del terreno. La
línea de base se traza horizontalmente y se elige de modo que se encuentre a una distancia conveniente
por debajo del punto de menor altitud del perfil. Las líneas que limitan los extremos son
perpendiculares a la línea de base.
La posición correspondiente al perfil se indicará siempre por una recta o traza en un mapa que se
acompaña, puesto que un corte no tiene valor práctico si se desconoce su localización. Esta traza es, en
realidad, la línea del perfil tal como se proyecta sobre el plano.

Cada perfil tiene una escala horizontal, medida en las unidades correspondientes sobre la línea de base
y una escala vertical que se mide en unidades de altitud perpendicularmente a la anterior, si la escala es
la misma se dice entonces que el perfil está trazado a escala natural. En algunos casos, la escala vertical
se toma de modo que sea de dos a tres veces mayor que la escala horizontal; se dice entonces que la
escala vertical está exagerada.

MAPAS GEOLÓGICOS.-

Un mapa cualquiera que muestre la distribución de las rocas y la forma o distribución de las estructuras
geológicas, es un mapa geológico. Un mapa geológico superficial, o mapa de formaciones, muestra la
distribución de éstas. Un mapa estructural con curvas de nivel representa la característica de la
estructura geológica por medio de curvas de nivel. Un tipo especial de mapa geológico es un mapa de
afloramientos, el cual representa solamente los afloramientos actuales. En la preparación del mapa
geológico, los rasgos geológicos son proyectados sobre el mapa del terreno, mostrando divisiones
naturales o de propiedad, sobre un mapa topográfico o sobre un mapa de fotografías aéreas. En algún
caso, este mapa se refiere a un mapa base. La distribución de rocas sobre un mapa geológico se indica
por diversas tramas o colores, y los rasgos lineales, tales como líneas de falla, líneas de contactos
eruptivos, límites, etc., se muestran por líneas de diferentes clases y grosor. Si se hubieran de
representar varias formaciones, se debe poner una abreviatura literal a intervalos en cada mancha de
color. En el margen de un mapa geológico figura una leyenda, es decir, una clave relativa a los colores,
tramas y líneas empleadas en este mapa particular.

Pautado, líneas y símbolos convencionales. La trama o color a emplear en un mapa de
formaciones geológicas depende, en buena parte, de la criterio del investigador, a menos que él trabaje
para alguna organización que haya adoptado ya un esquema determinado. En los mapas del U.S.
Geological Survey (y lo mismo ocurre en cada uno de los Servicios Geológicos de los distintos países),
ciertos colores y tramas tienen una significación determinada.

Es de notar que los símbolos que indican direcciones de rasgos geológicos han de estar cuidadosamente
orientados en sus posiciones correctas sobre el mapa. Rumbo y dirección de buzamiento de la
estratificación se representan por un signo convencional parecido a una “T” ancha y baja, la cual se
coloca de modo que la intersección de las dos líneas se halle en el punto del afloramiento sobre el
mapa. La línea transversal de la “T” señala el rumbo, y el palo de la T se dibuja perpendicularmente al
rumbo, apuntando en el mismo sentido que el buzamiento (inclinación). Algunas veces se coloca una
cabeza de flecha en la línea correspondiente al buzamiento para recalcar el sentido de la pendiente. El
ángulo del buzamiento se escribe al lado del signo.

El tipo de roca se puede mostrar también junto con el signo de rumbo y buzamiento. Una segunda línea
trazada paralela al rumbo, junto a ella y en el lado opuesto a la que expresa la dirección de buzamiento,
