Estructuras Metálicas Tecnología Hoy

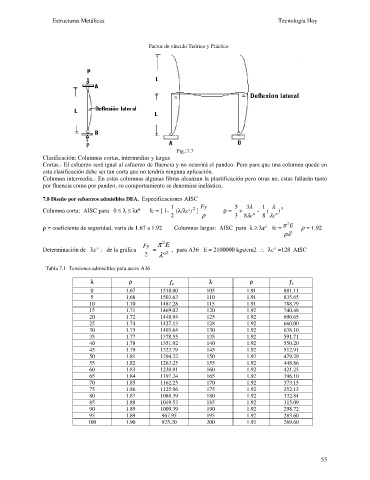

Factor de vínculo Teórico y Práctico

Fig.:7.7
Clasificación: Columnas cortas, intermedias y largas
Cortas.- El esfuerzo será igual al esfuerzo de fluencia y no ocurrirá el pandeo. Pero para que una columna quede en
esta clasificación debe ser tan corta que no tendría ninguna aplicación.
Columna intermedia.- En estas columnas algunas fibras alcanzan la plastificación pero otras no, estas fallarán tanto
por fluencia como por pandeo, su comportamiento se denomina inelástico.

7.8 Diseño por esfuerzos admisibles DEA. Especificaciones AISC
1 2 Fy 5 3 l 1 l 3
Columna corta: AISC para 0 £ l £ lcª fc = [ 1- (l/lc°) ] r = + - ( )
2 r 3 8 c l ° 8 l °
c
2
p E
r = coeficiente de seguridad, varía de 1.67 a 1.92 Columnas largas: AISC para l ³ lc° fc = r= 1.92
2
rl
2
Fy p E
Determinación de lc° : de la gráfica = , para A36 E = 2100000 kgs/cm2 \ lc° =128 AISC
°
2 l 2

Tabla 7.1 Tensiones admisibles para acero A36

l ll l r rr r ¦ l ll l r rr r ¦
¦ ¦¦ c
¦ ¦¦ c
0 1.67 1518.00 105 1.91 881.11
5 1.68 1503.63 110 1.91 835.65
10 1.70 1487.28 115 1.91 788.79
15 1.71 1469.02 120 1.92 740.48
20 1.72 1448.94 125 1.92 690.65
25 1.74 1427.13 128 1.92 660.00
30 1.75 1403.64 130 1.92 638.10
35 1.77 1378.55 135 1.92 591.71
40 1.78 1351.92 140 1.92 550.20
45 1.79 1323.79 145 1.92 512.91
50 1.81 1294.22 150 1.92 479.29
55 1.82 1263.25 155 1.92 448.86
60 1.83 1230.91 160 1.92 421.25
65 1.84 1197.24 165 1.92 396.10
70 1.85 1162.25 170 1.92 373.15
75 1.86 1125.96 175 1.92 352.13
80 1.87 1088.39 180 1.92 332.84
85 1.88 1049.53 185 1.92 315.09
90 1.89 1009.39 190 1.92 298.72
95 1.89 967.95 195 1.92 283.60
100 1.90 925.20 200 1.92 269.60
