Estructuras Metálicas Tecnología Hoy

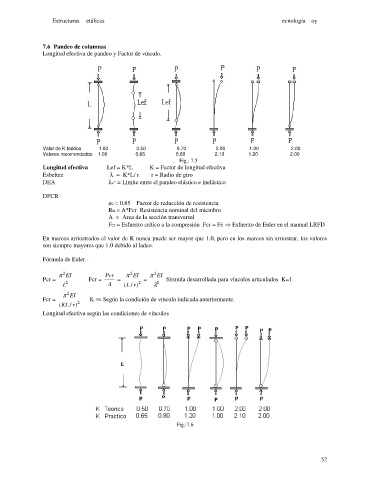

7.6 Pandeo de columnas
Longitud efectiva de pandeo y Factor de vínculo.
Valor de K teórico 1.00 0.50 0.70 2.00 1.00 2.00
Valores recomendados 1.00 0.65 0.80 2.10 1.20 2.00
. Fig.: 7.5
Longitud efectiva Lef = K*L K = Factor de longitud efectiva
Esbeltez l = K*L/ r r = Radio de giro
DEA lc° = Limite entre el pandeo elástico e inelástico
DFCR
øc = 0.85 Factor de reducción de resistencia
Rn = A*Fcr Resistencia nominal del miembro
A = Area de la sección transversal
Fcr = Esfuerzo crítico a la compresión Fcr = Fe ⇒ Esfuerzo de Euler en el manual LRFD
En marcos arriostrados el valor de K nunca puede ser mayor que 1.0, pero en los marcos sin arriostrar, los valores
son siempre mayores que 1.0 debido al ladeo.
Fórmula de Euler.-
2 2 2
p EI Pcr p EI p EI
Pcr = Fcr = = = fórmula desarrollada para vínculos articulados K=1
L 2 A (L / ) r 2 l 2
2
p EI
Fcr = K ⇒ Según la condición de vínculo indicada anteriormente.
(KL / ) r 2
Longitud efectiva según las condiciones de vínculos
Fig.:7.6
