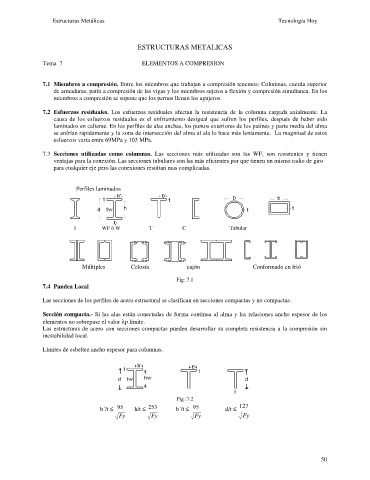

ESTRUCTURAS METALICAS

Tema 7 ELEMENTOS A COMPRESION

7.1 Miembros a compresión. Entre los miembros que trabajan a compresión tenemos: Columnas, cuerda superior
de armaduras, patín a compresión de las vigas y los miembros sujetos a flexión y compresión simultanea. En los
miembros a compresión se supone que los pernos llenan los agujeros.

7.2 Esfuerzos residuales. Los esfuerzos residuales afectan la resistencia de la columna cargada axialmente. La
causa de los esfuerzos residuales es el enfriamiento desigual que sufren los perfiles, después de haber sido
laminados en caliente. En los perfiles de alas anchas, los puntos exteriores de los patines y parte media del alma
se enfrían rápidamente y la zona de intersección del alma al ala lo hace más lentamente. La magnitud de estos
esfuerzos varía entre 69MPa y 103 MPa.

7.3 Secciones utilizadas como columnas. Las secciones más utilizadas son las WF, son resistentes y tienen
ventajas para la conexión. Las secciones tubulares son las más eficientes por que tienen un mismo radio de giro
para cualquier eje pero las conexiones resultan mas complicadas.

Perfiles laminados

I WF ò W T C Tubular

Múltiples Celosía cajón Conformado en frió

Fig: 7.1
7.4 Pandea Local

Las secciones de los perfiles de acero estructural se clasifican en secciones compactas y no compactas.

Sección compacta.- Si las alas están conectadas de forma continua al alma y las relaciones ancho espesor de los
elementos no sobrepase el valor lp límite.
Las estructuras de acero con secciones compactas pueden desarrollar su completa resistencia a la compresión sin
inestabilidad local.

Límites de esbeltez ancho espesor para columnas.

Fig :7.2
b´/t £ 95 h/t £ 253 b´/t £ 95 d/t £ 127
Fy Fy Fy Fy

50
