Tecnología Hoy

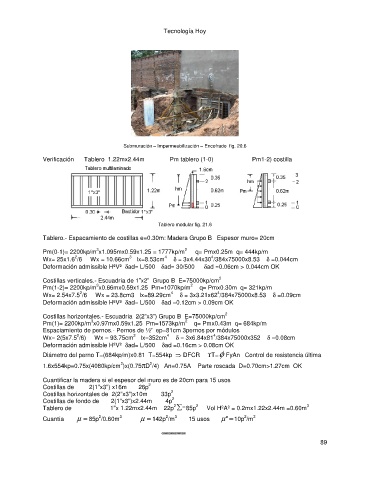

Submuración – Impermeabilización – Encofrado fig. 20.6

Verificación Tablero 1.22mx2.44m Pm tablero (1-0) Pm1-2) costilla

Tablero modular fig. 21.6

Tablero.- Espacamiento de costillas e=0.30m: Madera Grupo B Espesor muro= 20cm

3 2
Pm(0-1)= 2200kp/m x1.095mx0.59x1.25 = 1777kp/m q= Pmx0.25m q= 444kp/m
2 3 4 4
Wx= 25x1.6 /6 Wx = 10.66cm Ix=8.53cm d = 3x4.44x30 /384x75000x8.53 d =0.044cm
Deformación admissible HºVº dad= L/500 dad= 30/500 dad =0.06cm > 0.044cm OK

2
Costillas verticales.- Escuadría de 1”x2” Grupo B E=75000kp/cm
3 2
Pm(1-2)= 2200kp/m x0.66mx0.59x1.25 Pm=1070kp/m q= Pmx0.30m q= 321kp/m
4
2
4
Wx= 2.54x7.5 /6 Wx = 23.8cm3 Ix=89.29cm d = 3x3.21x62 /384x75000x8.53 d =0.09cm
Deformación admissible HºVº dad= L/500 dad =0.12cm > 0.09cm OK

2
Costillas horizontales.- Escuadría 2(2”x3”) Grupo B E=75000kp/cm
3 2
Pm(1)= 2200kp/m x0.97mx0.59x1.25 Pm=1573kp/m q= Pmx0.43m q= 684kp/m
Espaciamiento de pernos.- Pernos de ½” ep=81cm 3pernos por módulos
4
4
2
3
Wx= 2(5x7.5 /6) Wx = 93.75cm Ix=352cm d = 3x6.84x81 /384x75000x352 d =0.08cm
Deformación admissible HºVº dad= L/500 dad =0.16cm > 0.08cm OK
Diámetro del perno T=(684kp/m)x0.81 T=554kp ⇒ DFCR ¡T=fFyAn Control de resistencia última
2 2
1.6x554kp=0.75x(4080kp/cm )x(0.75pD /4) An=0.75A Parte roscada D=0.70cm>1.27cm OK

Cuantificar la madera si el espesor del muro es de 20cm para 15 usos
2
Costillas de 2(1”x3”) x16m 26p
2
Costillas horizontales de 2(2”x3”)x10m 33p
2
Costillas de fondo de 2(1”x3”)x2.44m 4p
2
3
2
Tablero de 1”x 1.22mx2.44m 22p ∑ = 85p Vol HºAº = 0.2mx1.22x2.44m =0.60m
2
2
2
3
Cuantía m =85p /0.60m 3 m =142p /m 15 usos ºm =10p /m 3

°°°°°°°°°°°°°°°°°°°°
