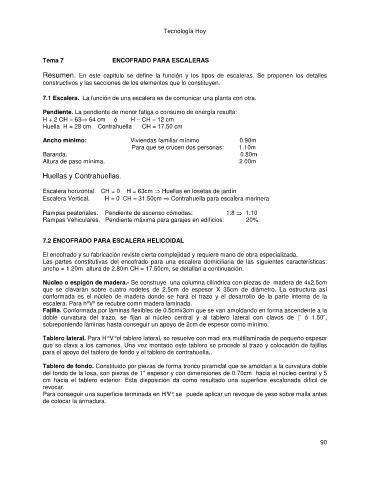

Tema 7 ENCOFRADO PARA ESCALERAS

Resumen. En este capitulo se define la función y los tipos de escaleras. Se proponen los detalles
constructivos y las secciones de los elementos que lo constituyen.

7.1 Escalera. La función de una escalera es de comunicar una planta con otra.

Pendiente. La pendiente de menor fatiga o consumo de energía resulta:
H + 2 CH = 63⇒ 64 cm ó H – CH = 12 cm
Huella H = 28 cm Contrahuella CH = 17.50 cm

Ancho mínimo: Viviendas familiar mínimo 0.90m
Para que se crucen dos personas: 1.10m
Baranda. 0.80m
Altura de paso mínima. 2.00m

Huellas y Contrahuellas.

Escalera horizontal. CH = 0 H = 63cm ⇒ Huellas en losetas de jardín
Escalera Vertical. H = 0 CH = 31.50cm ⇒ Contrahuella para escalera marinera

Rampas peatonales. Pendiente de ascenso cómodas: 1:8 ⇒ 1:10
Rampas Vehiculares. Pendiente máxima para garajes en edificios: 20%.

7.2 ENCOFRADO PARA ESCALERA HELICOIDAL

El encofrado y su fabricación reviste cierta complejidad y requiere mano de obra especializada.
Las partes constitutivas del encofrado para una escalera domiciliaria de las siguientes características:
ancho = 1.20m altura de 2.80m CH = 17.50cm, se detallan a continuación.

Núcleo o espigón de madera.- Se construye una columna cilíndrica con piezas de madera de 4x2.5cm
que se clavarán sobre cuatro rodetes de 2.5cm de espesor X 35cm de diámetro. La estructura así
conformada es el núcleo de madera donde se hará el trazo y el desarrollo de la parte interna de la
escalera. Para hºVº se recubre comn madera laminada.
Fajilla. Conformada por láminas flexibles de 0.5cmx3cm que se van amoldando en forma ascendente a la
doble curvatura del trazo, se fijan al núcleo central y al tablero lateral con clavos de |” ó 1.50”,
sobreponiendo láminas hasta conseguir un apoyo de 2cm de espesor como mínimo.

Tablero lateral. Para H° V° el tablero lateral, se resuelve con mad era multilaminada de pequeño espesor
que se clava a los camones. Una vez montado este tablero se procede al trazo y colocación de fajillas
para el apoyo del tablero de fondo y el tablero de contrahuella..

Tablero de fondo. Constituido por piezas de forma tronco piramidal que se amoldan a la curvatura doble
del fondo de la losa, son piezas de 1” espesor y con dimensiones de 0.70cm hacia el núcleo central y 5
cm hacia el tablero exterior. Esta disposición da como resultado una superficie escalonada difícil de
revocar.
Para conseguir una superficie terminada en H°V°, se puede aplicar un revoque de yeso sobre malla antes
de colocar la armadura.
