Estructuras Metálicas Tecnología Hoy

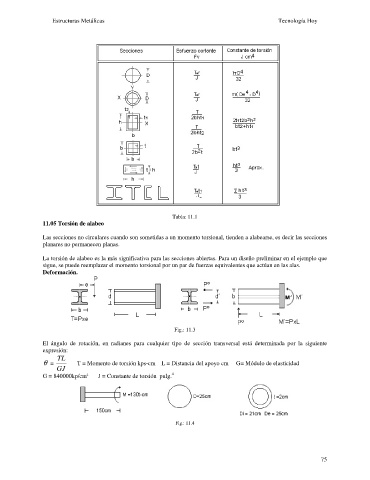

Tabla: 11.1
11.05 Torsión de alabeo
Las secciones no circulares cuando son sometidas a un momento torsional, tienden a alabearse, es decir las secciones
planares no permanecen planas.
La torsión de alabeo es la más significativa para las secciones abiertas. Para un diseño preliminar en el ejemplo que
sigue, se puede reemplazar el momento torsional por un par de fuerzas equivalentes que actúan en las alas.
Deformación.
Fig.: 11.3
El ángulo de rotación, en radianes para cualquier tipo de sección transversal está determinada por la siguiente
expresión:
TL
q = T = Momento de torsión kps-cm L = Distancia del apoyo cm G= Módulo de elasticidad
GJ
4
2
G = 840000kp/cm J = Constante de torsión pulg.
Fig.: 11.4
